Resumo das distâncias comuns de transmissão de cabos

Introdução aos tipos de cabos de vídeo de vigilância:

De acordo com o material, existem SYV e SYWV. A estrutura material física da camada isolante é diferente. SYV é um cabo de polietileno sólido; SYWV é um cabo de alta espuma física. O desempenho de transmissão do cabo de espuma física é melhor que o do polietileno. (S-cabo coaxial Y-polietileno V-cloreto de polivinila W-polietileno estabilizado)

De acordo com a impedância, ele pode ser dividido em SYV 50-XX SYV 75-XX SYV-100 XX...XX representa o diâmetro externo da camada isolante.

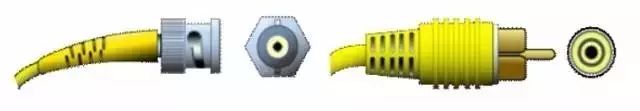

1. sinal de vídeo composto: o conector geral é BNC, RCA (cabeça de lótus)

75 representa a resistência, e os seguintes 3 e 5 representam seu diâmetro externo de isolamento (3mm/5mm).

Pontos de linha de vídeo:

75-3 distância de transmissão é de cerca de 200 metros;

75-5 distância de transmissão é de cerca de 500 metros;

75-7 velocidade de transmissão distância é de cerca de 500-800 metros);

75-9 velocidade de transmissão distância é de cerca de 1000 --- 1500 metros;

A distância de transmissão de velocidade de 75-12 é de cerca de 2000 ---- 3500 metros.

2. S-terminal (ou Y/C)

Seu nome científico é chamado de "interface de vídeo de dois componentes", comumente conhecida como terminal S, e a distância de transmissão é de 15 metros.

A especificação da conexão S-Video é uma especificação desenvolvida pelos japoneses. S refere-se a "SEPARATE", que separa a saída de luminância e crominância, evitando a interferência mútua de luminância e crominância ao emitir sinais de vídeo mistos. A interface S é na verdade uma interface de cinco núcleos, que consiste em cinco núcleos, incluindo dois sinais de luminância, dois sinais de crominância de vídeo e um fio terra blindado comum.

Comparado com a interface AV, uma vez que não executa mais a transmissão mista Y/C, não há necessidade de separação e decodificação de cores brilhantes, e o uso de canais de transmissão independentes evita amplamente a diafonia de sinal em equipamentos de vídeo. A distorção da imagem melhora muito a clareza da imagem. No entanto, o S-Video ainda precisa misturar os dois sinais de diferença de cor (Cr Cb) em um sinal de crominância C, transmiti-lo, e, em seguida, decodificá-lo em Cb e Cr no dispositivo de exibição para processamento, o que ainda trará alguma perda de sinal. Distorção (pequena, mas ainda detectável quando testada sob os rigores do equipamento de transmissão de vídeo). Além disso, a largura de banda do sinal de crominância também é limitada devido à mistura de Cr e Cb, portanto, embora o S-Video já seja relativamente bom, ainda está longe de ser perfeito. Embora o S-Video não seja o melhor, considerando outros fatores, como as condições atuais do mercado e o custo geral, ainda é uma das interfaces de vídeo mais comumente usadas.

3. sinal VGA

VGA (Video Graphics Array) é um padrão de transmissão de vídeo introduzido pela IBM com PS/2 em 1987. Tem as vantagens de alta resolução, taxa de exibição rápida e cores ricas. Tem sido amplamente utilizado no campo de displays de cores. É fácil de atenuar, a distância de transmissão é curta e é suscetível a interferências. Sua distância de transmissão 3 4/6VGA é 15-30M.

4. vídeo componente (sinal RGBHV)

A interface de diferença de cor é baseada na interface S, e a diferença azul (b) e a diferença vermelha (r) no sinal de crominância (C) são enviadas separadamente, e a resolução pode atingir mais de 600 linhas. Geralmente usa YPbPr e YCbCr dois tipos de sinais, o primeiro representa a saída de diferença de cor de varredura progressiva, o último representa a saída de diferença de cor de varredura entrelaçada. Hoje em dia, muitos produtos de TV dependem de entrada de diferença de cor para melhorar a qualidade do sinal de entrada, e através da interface de diferença de cor, uma variedade de níveis de sinais podem ser inseridos, do mais básico 480i a 480p com digitalização multiplicadora, mesmo 720p, 1080i, Etc. A única maneira de transmitir o sinal para a TV é através da entrada do componente. A distância de transmissão de 75-2RGB é 30-50M, e a distância de transmissão de 75-3RGB é 50-70M.

5. DVI

Interface DVI-A (analógica, analógica): Esta interface é na verdade uma deformação da interface VGA. Costumava ser usado em alguns monitores CRT de última geração, mas agora foi basicamente eliminado. Costumamos dizer que "interface DVI falsa" se refere a DVI-A, porque ainda transmite sinais analógicos, em vez de sinais digitais que refletem as vantagens da tecnologia DVI.

DVI-D (Digital) interface: DVI-D é uma verdadeira interface de sinal digital, que é mais avançada do que DVI-A; no entanto, a interface de DVI-D também tem deficiências, ou seja, os usuários não podem usar a interface. Compatível com monitores CRT antiquados, se acontecer de haver apenas uma interface D-Sub no monitor LCD, o usuário só ficará fixamente.

Interface DVI-I (integrada): Esta é uma interface híbrida que integra DVI-A e DVI-D. É compatível com DVI-D e DVI-A (também pode ser convertido para conectado a D-Sub), que é a interface DVI mais compatível no momento

De um modo geral, ao transmitir sinais de vídeo abaixo de 1600 × 1200 @ 60Hz, não há diferença óbvia entre DVI de canal único e DVI de canal duplo. Se o seu monitor pode suportar Full HD (1920 × 1080) ou acima da resolução, não escolha um cabo de dados DVI de canal único. DVI-D só pode receber sinais digitais; DVI-I pode receber sinais digitais e sinais analógicos ao mesmo tempo, e a distância de transmissão é curta, 7-15M.

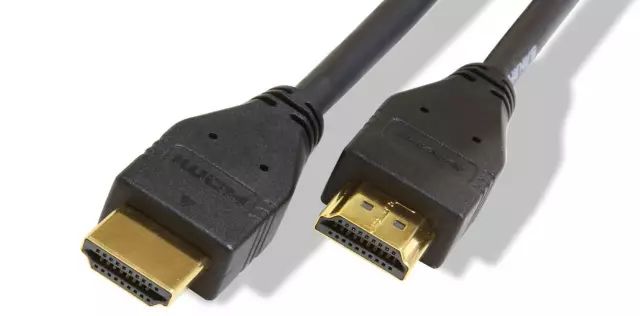

6. HDMI

Ele usa o mesmo protocolo subjacente do sinal digital DVI, portanto, também pode ser intercambiado com o sinal DVI através do adaptador e é compatível com o sinal DVI. Mais potente que a interface DVI, o HDMI permite a transmissão de sinais de áudio de alta fidelidade através de cabos HDMI ao desenvolver um protocolo de comunicação. A conexão perfeita reduz o problema da fiação e torna o HDMI mais amplamente compatível. Ele suporta taxa de transmissão de dados de 5Gbps e pode transmitir até 15 metros.

Comparado com o DVI, o HDMI pode transmitir sinais de áudio digital e adiciona suporte para HDCP, proporcionando uma melhor função opcional DDC. O HDMI suporta uma taxa de transferência de dados de 5Gbps e pode transmitir até 15 metros, o que é suficiente para lidar com um vídeo 1080p e um sinal de áudio de 8 canais. E como um vídeo 1080p e um sinal de áudio de 8 canais requerem menos de 4 GB/s, o HDMI tem muito espaço livre. Isso permite que ele conecte o DVD player, o receptor e o PRR separadamente com um único cabo. Além disso, HDMI suporta EDID e DDC2B, de modo que o dispositivo com HDMI tem as características de "plug and play", e "negociação" será realizada automaticamente entre a fonte de sinal e o dispositivo de exibição, e o formato de vídeo/áudio mais adequado será selecionado automaticamente.

7. SDI

SDI (interface digital serial) é "interface serial de componente digital". Então HD-SDI é a interface serial de componente digital de alta definição. HD-SDI é uma câmera de rádio e televisão de alta definição descompactada em tempo real, que é outro avanço tecnológico no campo do monitoramento de segurança, fornecendo fontes de imagem de alta definição para centros de monitoramento.

Sinais de controle comuns, RS232, RS422, RS485, IR, CR-NET (sinal de controle do CRIADOR)

A taxa de transmissão de RS232 é baixa. Durante a transmissão assíncrona, a taxa de transmissão é de 20Kbps. A interface usa uma linha de sinal e uma linha de retorno de sinal para formar uma forma de transmissão terrestre comum. Esta transmissão de terra comum é propensa a interferências de modo comum, por isso é resistente a interferência de ruído é fraca. A distância de transmissão é de 15 metros a 20 metros. Ao usar um cabo de comunicação de 150pF/m, a distância máxima de comunicação é de 15m; se a capacitância por metro de cabo for reduzida, a distância de comunicação pode ser aumentada. Outra razão para a curta distância de transmissão é que RS-232 é uma transmissão de sinal de extremidade única, e há problemas como ruído de terra comum e incapacidade de suprimir a interferência de modo comum, sO é geralmente usado para comunicação dentro de 20m.

RS-422 é a transmissão de modo diferencial, com forte capacidade anti-interferência, pode transmitir 1200 metros e a taxa máxima de transmissão é de 10 Mb/s. O comprimento do par trançado balanceado é inversamente proporcional à taxa de transmissão, e a distância máxima de transmissão só pode ser alcançada quando a taxa está abaixo de 100kb/s. As taxas de transmissão mais altas são obtidas apenas em distâncias muito curtas. Geralmente, a taxa máxima de transmissão que pode ser obtida em uma linha de par trançado com um comprimento de 100 metros é de apenas 1 Mb/s.

A distância máxima de comunicação de RS-485 é de cerca de 1219 metros e a taxa máxima de transmissão de dados é de 10Mbps. A interface de RS-485 adota uma combinação de driver balanceado e receptor diferencial, e a capacidade de interferência de modo anti-comum é aprimorada, ou seja, a interferência anti-ruído é boa.

IR infravermelho (porta de controle central do CRIADOR infravermelho) distância de transmissão de 150 metros.

CR-NET (sinal de controle do CRIADOR) A distância de transmissão é de 800 metros.
