Seleção de comprimento focal da lente para câmeras de vigilância de vídeo

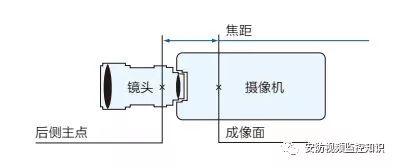

Comprimento focal

A distância do ponto principal na parte traseira da lente ao eixo óptico do plano de imagem é a distância focal. Quanto menor o valor, maior o alcance de tiro (ângulo de visão mais amplo).

Focal Length

Assinalado: Ponto principal traseiro,

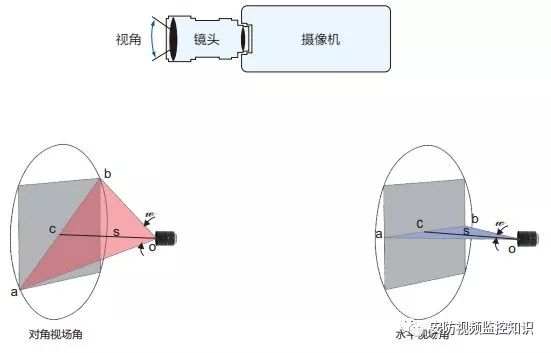

Perspectiva

Quando a mesma lente é instalada em câmeras de diferentes especificações, o ângulo de visão também muda, então a tabela acima mostra os valores de ângulo de visualização de referência de câmeras com o mesmo tamanho de alvo da lente.

Visual Angle

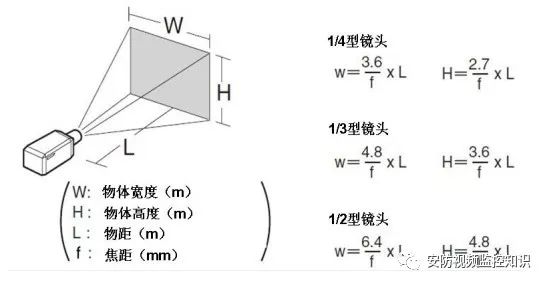

Altura do objeto, largura, distância do objeto e distância focal

Object Height

Dados de referência

Tomando a lente com 1/3 da superfície alvo como exemplo, o ângulo de visão da lente de 2,8mm é de cerca de 90 graus e a distância visual é de 6-8 metros. O ângulo de visão da lente de 3,6mm é de cerca de 80 graus e a distância visual é de cerca de 8-10 metros. A lente de 6mm tem um ângulo de visão de cerca de 60 graus e uma distância visual de cerca de 12-15 metros. A lente de 8mm tem um ângulo de visão de cerca de 45 graus e uma distância visual de cerca de 16-20 metros. O ângulo de visão da lente de 12mm é de cerca de 25 graus e a distância visual é de cerca de 20-25 metros. O ângulo de visão da lente de 16mm é de cerca de 22 graus e a distância visual é de cerca de 25-30 metros. A lente de 25mm tem um ângulo de visão de cerca de 15 graus e uma distância visual de cerca de 35-50 metros.
