Como distinguir as funções de cabos de rede blindados, cabos de par trançado e cabos de rede de blindagem dupla super tipo 5?

O cabo de rede, como parte do projeto e construção da fiação integrada, é o meio básico da maioria dos sistemas de transmissão de informações. Sua importância é evidente. Este artigo analisará o papel principal do cabo de rede blindado. O que é um par torcido? O que são STP, SFTP, UTP, FTP e ASTP, respectivamente? Super 5 cabo de rede blindado duplo de quê? O que é o cabo de rede blindado único Super Classe 5? Qual é a diferença entre um cabo de tela dupla e um cabo não blindado? Como distinguir superclasse cinco linhas? Como distinguir super seis linhas?

1. qual é a principal função do cabo de rede blindado?

Cabos de rede blindados são usados em ambientes com forte interferência. A interferência causará transmissão de sinal intermitente ou até mesmo interrompida. E cabos blindados podem ser uma resistência muito boa à interferência, manter a transmissão normal e tem bom desempenho de sigilo, blindagem estrutura de blindagem do fio para reduzir a interferência mútua entre os cabos têm vantagem congênita, protegendo o sinal eletromagnético do mundo exterior, Não só a folha pode bloquear o vazamento eletromagnético do próprio fio ao mesmo tempo, também não o sinal de perturbação de fogo afeta o trabalho de outro cabo, pode impedir que as informações sejam aproveitadas.

No cabo de rede blindado, há um fio de cobre, ou seja, o cabo de aterramento. Você pode usar um soquete RJ45 blindado e uma extremidade da linha de escape é aterrada quando em uso. O fio terra é melhor em proteger sinais externos. Os cabos de rede blindados precisam ser bem aterrados e linhas blindadas para reduzir o impacto da forte interferência nos sinais da rede. Não use cabos de rede blindados quando necessário, porque os cabos de rede blindados têm altos requisitos de fiação. Os cabos de rede blindados devem ser componentes bem aterrados e protegidos no sistema. Se o aterramento não for bom, o efeito será muito pobre.

Se o solo não estiver correto, a resistência ao aterramento é muito grande ou o potencial de solo irregular, causará ruído de solo, ou seja, um gerar uma diferença de potencial elétrico em dois o 'clock no canal de transmissão, de modo que a camada de blindagem de metal de corrente de interferência, a camada de blindagem é formada uma das maiores fontes de interferência, Os requisitos de fiação do cabo blindado são mais rigorosos, todas as peças são necessárias com desempenho de blindagem, e ele precisa de um bom sistema de aterramento. Na construção real, é difícil ser perfeitamente fundamentado. Como resultado, a própria camada de proteção se torna a maior fonte de interferência, e o desempenho pode até ser pior do que o do par trançado não blindado.

2. o que é um par torcido? Por que os twistees?

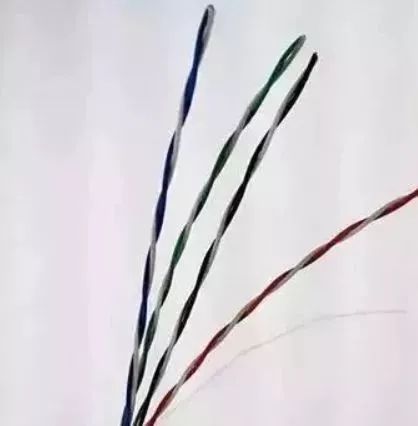

(1) Par torcido: como meio de transmissão, é feito de dois fios de cobre finos envolvidos com material isolante em uma determinada proporção.

(2) Por que você quer enrolar dois cabos de par trançado: Porque o enrolamento mútuo muda as características elétricas originais do cabo, o que não só pode reduzir sua própria diafonia, mas também evitar a interferência de outros sinais no cabo na maior extensão.

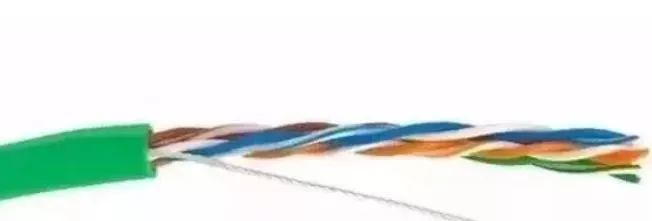

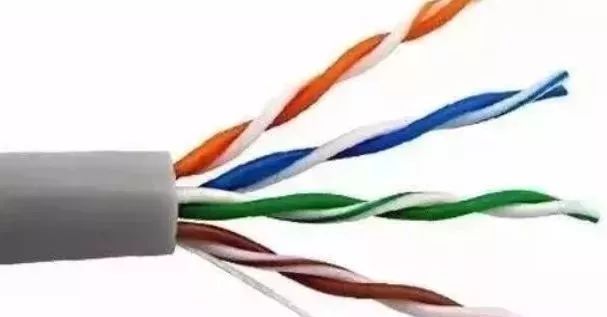

A imagem mostra os super cinco tipos de pares torcidos, consistindo de quatro pares de fios entrelaçados, um total de oito fios. Par torcido é um tipo de meio de transmissão mais comumente usado em engenharia de fiação abrangente. É um tipo de fio de distribuição geral feito por entrelaçamento de dois fios mutuamente isolados de acordo com certas especificações. Pertence ao meio de transmissão da rede de comunicação de informações.

STP, SFTP, UTP, FTP e ASTP são distinguidos

STP: Fios de par trançado protegidos de forma independente. Uma camada de folha de alumínio é adicionada fora dos fios do núcleo. Cada par de fios tem uma camada de blindagem de folha de alumínio para reduzir a atenuação do sinal. Há também uma camada de blindagem trançada de metal para cada quatro pares de ligação de arame, que atingiu o padrão estrutural de sete tipos de netwCabos de ork. Adequado para rede de alta velocidade e transmissão de alta segurança, pode suportar futuras atualizações de aplicativos, pode unificar a plataforma de cabeamento, transmissão de informações de mídia múltipla juntos.

SFTP: cabo de dupla blindagem de par trançado. Malha trançada é adicionada com base na folha de alumínio de STP. Normalmente, a malha trançada é feita de fio de alumínio e magnésio e malha de cobre estanhado. Sua vantagem reside na redução efetiva do campo magnético ambiental, interferência de sinal, baixo grau de atenuação do sinal interno. Fraqueza é sexo suave é pobre e caro, este tipo de fornece o fio de anti-interferência e transmissão altamente confidencial, no projeto de fiação profissional do ambiente especial aplicável.

UTP: o cabo de par trançado não blindado é o fio de sistema de cabeamento mais usado no mercado comum. Ele é usado para aplicações de rede comuns com largura de banda de transmissão inferior a 250MHz e sem requisitos especiais de desempenho. O desempenho geral atende aos requisitos, o preço é baixo e a construção e manutenção são convenientes. No entanto, o desempenho máximo deste tipo suporta apenas o sistema de cabeamento com seis tipos de cabos de rede.

FTP: é um fio de par trançado protegido por papel alumínio. Tem as vantagens de grande largura de banda, certa capacidade anti-interferência, atenuação de sinal reduzida, baixa recuperação de fumaça, sem halogênio e proteção ambiental.

ASTP: isto é, o cabo de rede blindado de fita dupla blindada (cabo) é um cabo de rede de blindagem dupla especial. Com base na linha de blindagem dupla acima, a camada externa é a camada de blindagem de fita de aço. Quando usado, ambas as extremidades da camada de blindagem de fita de aço são aterradas e uma extremidade da camada blindada mais interna é aterrada. ADICIONA AO efeito DO fio blindado duplo, a resistência é maior, o que pode ser usado para sistemas de fiação com danos frequentes de roedores ou requisitos à prova de explosão. Geralmente, o fio blindado é mais caro do que o fio não blindado em custo e instalação, e o desempenho de flexão é um pouco pior. Mas é adequado para algum ambiente especial e fiação do sistema de tela. Podemos entender sua própria situação após a escolha razoável, otimizar o custo e o efeito da fiação.

O que é o cabo de rede blindado único Super Classe 5?

Todo o sistema é todo o equipamento de proteção, incluindo cabos de rede, módulos, cristais, etc. Comparado com os cabos de rede não blindados Super Five, além dos fios torcidos e cordas de enchimento, a camada externa é envolvida por papel alumínio, o que pode reduzir a radiação. Se a radiação eletromagnética for severa e os requisitos de transmissão de dados forem rigorosos, o cabo de rede blindado único super Classe 5 é confiável.

O que é super 5 cabo de rede blindado duplo?

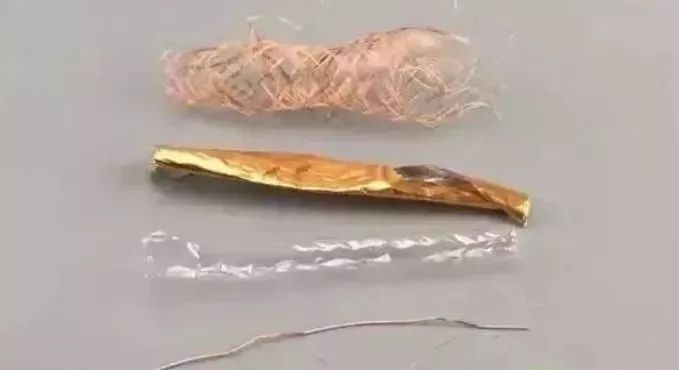

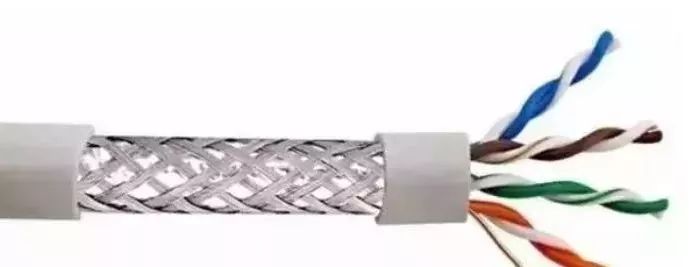

O cabo de rede de blindagem dupla é enrolado em uma camada de folha de alumínio ao redor do par trançado e tem uma camada de malha trançada de metal, que é adequado para redes de alta velocidade e transmissão de alta segurança para reduzir a radiação. O fio de blindagem é adequado para o campo de aplicação do sinal de onda de acordes de sinal de alta frequência e a fiação entre o final de comunicação do usuário e o quadro de distribuição do sistema de fiação integrado residencial.

Qual é a diferença entre um cabo de tela dupla e um cabo não blindado?

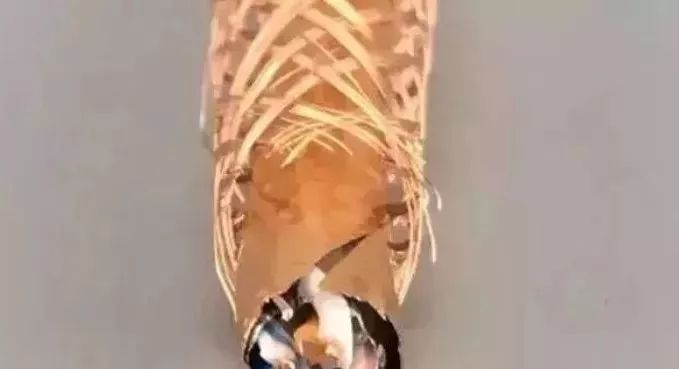

O cabo de rede blindado refere-se ao cabo de rede com uma camada de blindagem interna, e a camada de blindagem refere-se a folha de alumínio e rede tecida. A blindagem de cabo de blindagem única é apenas uma camada de papel alumínio, cabo blindado duplo fora do par de fios envolto em uma camada de folha de alumínio e uma camada de grade de malha de metal, cabo de tela dupla e o cabo blindado é de acordo com o ambiente do uso de diferentes para distinguir, Cabo blindado duplo é principalmente com forte ambiente de interferência, o cabo blindado é usado em comum todos os dias no ambiente de rede.

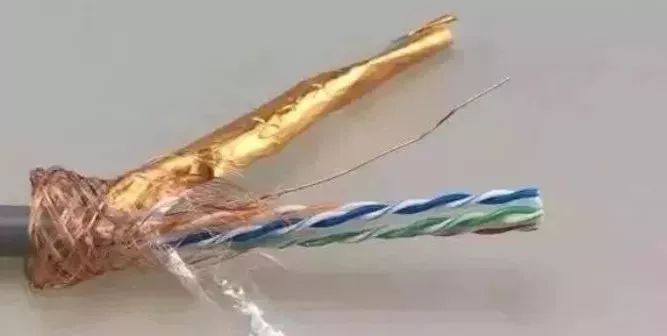

(1) blindagem dupla: o cabo de rede e o cabo de rede não blindado são muito fáceis de distinguir entre si em termos de estrutura interna. O cabo de rede blindado duplo tem uma camada de rede de proteção de metal e uma camada de folha de alumínio dentro. O cabo de rede blindado duplo também é conhecido como rede de correia de tela duplaCabo de trabalho. Um cabo de rede não blindado tem apenas quatro pares de cabos de rede.

(2) o cabo: Os pares de fios internos são firmemente enrolados juntos no sentido anti-horário, o que ajuda a reduzir a diafonia interna e a interferência externa. Em um ambiente de rede comum, a interferência eletromagnética fraca não afeta o cabo de rede não blindado, e o núcleo dentro do cabo de rede é enrolado em pares. O comprimento de torção de um cabo de rede é o comprimento de um par de cabos de par trançado. É o comprimento da torção e indica o quão perto cada par de cabos é enrolado.

Cada par de cabos dentro do cabo de rede é torcido no sentido anti-horário e a distância torcida de cada par é diferente. Este enrolamento mútuo altera as características eletrônicas originais do cabo, que podem resistir a alguma interferência eletromagnética externa e reduzir o problema de diafonia causado por seu próprio sinal.

Quando a fiação existe forte ambiente de interferência afetará o efeito de transmissão de rede, grave pode levar à interrupção do sinal de transmissão, ambiente de fiação de linhas de alta tensão ou equipamento de áudio agilizar, sinal de transmissão de rede fenômeno instável mais óbvio, como este tipo de situação vai usar cabos duplos para proteger o sinal de interferência, Para manter o sinal de transmissão de rede normal.

(3) cabos blindados duplos: no processo de fiação é mais complicado do que o cabo blindado, exigem sistema de fiação, todas as peças são necessárias com desempenho de blindagem e precisam ter um bom sistema de aterramento, se o chão é ruim, faça o escudo são fontes de interferência, No maior desempenho pode até retornar não igual a um cabo de par trançado não blindado, portanto, o cabo blindado é usado quando necessário.

Como você conhece a superclasse cinco linhas?

1. Verifique

(1) CAT 5e é impresso no corpo da linha de mais de cinco categorias.

(2) Existem quatro pares de pares torcidos no couro: azul, azul e branco, laranja e laranja e branco, verde e verde e branco, marrom e marrom e branco.

(3) Há também uma corda (floculante), referida como a corda de tração, que é usado para melhorar a resistência à tração do cabo e do par trançado na pele online do cabo de rede interno.

2. Identificar

Os cabos de rede Super 5 são classificados em cabos de rede não blindados e blindados. As diferenças são as seguintes: Os cabos de rede blindados são divididos em cabos de rede blindados únicos (par trançado enrolado com uma camada de folha de alumínio) e cabos de rede blindados duplos (com base em folha de alumínio com uma camada de rede). Os cabos de rede blindados podem efetivamente impedir a interferência de radiação eletromagnética de outros fios de alta potência e fontes de energia fortes, reduzir significativamente a taxa de erro de bits da transmissão do sinal e desempenhar o papel de interferência de proteção.

3. Classificação

Os materiais de super cinco cabos de rede são divididos em uma variedade de cobre livre de oxigênio, bronze, alumínio revestido de cobre, prata revestida de cobre, quatro ferro e quatro alumínio, etc. Quatro ferro quatro alumínio é uma das piores qualidade. O alumínio revestido de cobre e o alumínio revestido de cobre serão queimados imediatamente quando atenderem ao fogo. Após a queima, eles serão quebrados imediatamente. O bronze também é conhecido como cobre revestido de cobre, e a camada externa é envolvida com uma camada de cobre livre de oxigênio. Cobre livre de oxigênio é verdadeiro cobre livre de oxigênio, não importa quantas camadas de superfície raspada e cor do núcleo de cobre não mudará.

Na verdade, existem 4 pares de cabo de par trançado, corda de enchimento e pele externa. Ao ar livre é mais do que a camada externa impermeável PE interior, que desempenha principalmente o papel de impermeável e à prova de umidade. A vida do cabo super cinco é de cerca de 10 anos.

Como distinguir super seis linhas?

1. Olhe para a estrutura

Esqueleto cruzado, seis tipos de fio, em comparação com os super cinco tipos de fio no meio de um esqueleto cruzado isolante, o cabo de rede quatro pares de pares torcidos são plaCed em quatro ranhuras, tal estrutura pode melhorar as características de equilíbrio do cabo, em comparação com os cinco tipos de fio, seis tipos de desempenho do fio mais rápido e melhor.

2. Aparência

O corpo do tipo seis de fio é impresso com o logotipo CAT 6, enquanto o corpo do tipo super cinco de fio é impresso com CAT 5. Além disso, o núcleo de cobre do seis tipo de fio é mais grosso e maior do que o dos cinco tipos de fio.

3. desempenho

Uma diferença importante entre a Categoria 6 e a Super Categoria 5 é que ela melhora o desempenho em termos de crosstalk, bem como perda de retorno. Na verdade, a maior diferença entre Categoria 5 e Super Categoria 5 é que a linha Super Categoria 5 tem uma melhoria maior no desempenho, a linha Categoria 5 não tem um cabo de tração.
