Qual é a função de cada fio no fio de 8 núcleos do cabo de rede no sistema de vigilância por vídeo?

Quando muitos amigos conectam o cabo de rede, eles geralmente não conhecem os oito fios de cobre no cabo de rede, quais são os que garantem a transmissão normal da rede? A primeira coisa a saber é a função geral dos oito fios de cobre. A fim de reduzir a interferência mútua de sinais eletromagnéticos, os oito fios de cobre são torcidos juntos em uma certa densidade. Dessa forma, ao transmitir sinais elétricos, as ondas de rádio irradiadas umas das outras se anulam, eliminando efetivamente a interferência. O nome par trançado também é derivado desta estrutura.

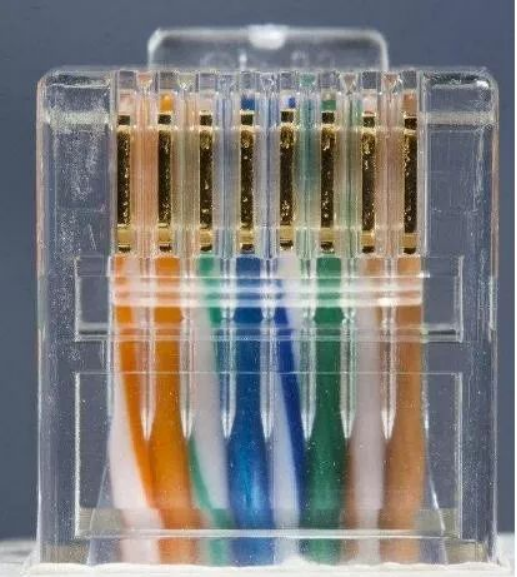

A aplicação mais antiga do par trançado foi usada para a transmissão de sinais telefônicos e, em seguida, foi gradualmente introduzida na transmissão de sinais digitais. Agora, o par trançado de categoria 5e e o par trançado de categoria 6 são amplamente utilizados. A largura de banda máxima pode chegar a 1000Mbps. A única desvantagem do par trançado é que a distância de transmissão é curta, o que só pode chegar a 100 metros. Geralmente, os cabos de par trançado de categoria 5 sobre categoria 5 precisam usar quatro pares de fios, ou seja, 8 fios de núcleo. Abaixo de 100M, geralmente use 1, 2, 3, 6, quatro fios. Linha principal (padrão 568B): A sequência de linhas em ambas as extremidades é a mesma e a sequência de linhas é: laranja-branco, laranja, verde-branco, azul, azul-branco, verde, marrom-branco, marrom. Linha reversa (568A): Uma extremidade é a sequência de linhas da linha positiva, e a outra extremidade é: verde-branco, verde, laranja-branco, azul, azul-branco, laranja, marrom-branco, marrom. A primeira impressora de monitoramento: 568A sequência de linhas não é necessária para memorizar, uma não está mais usando esta sequência de linhas e quando a outra é usada, basta trocar 13 e 26 com base em B.

Especificamente, por que usar 1236 quatro fios, então você precisa saber qual é a função de cada núcleo: 1 dados de saída ( ) 2 dados de saída (-) 3 dados de entrada ( ) 4 reservados para uso de telefone 5 reservados para telefone Use 6 para inserir dados (-) 7 Reservado para uso do telefone 8 Reservado para uso do telefone Pode ser visto que, embora o par trançado tenha 8 fios de núcleo, apenas 4 deles são realmente usados na rede 100M atualmente amplamente utilizada. Raízes, nomeadamente a 1ª, 2ª, 3ª e 6ª, desempenham o papel de receber e enviar sinais, respectivamente. 4, 5, 7 e 8 são linhas bidirecionais, reservadas para uso. No entanto, quando a rede é executada acima de 100M, geralmente todos os oito núcleos serão usados. Por exemplo, não apenas 1 3 2 6, mas também oito núcleos devem ser usados para cabos de Categoria 6 e Categoria 6, caso contrário, a operação da rede será instável. Descascar o cabo de rede, podemos descobrir que a densidade do enrolamento dos quatro pares de pares torcidos não é a mesma. Os pares laranja e verde usados para transmitir dados têm significativamente mais curvas sinuosas do que os pares marrom e azul usados para aterramento e outros fins públicos, por isso é recomendado Quando você costuma fazer jumpers, organizá-los estritamente na ordem de 568B.

Costumo ouvir as pessoas dizerem: "Gosto de fazer falas na ordem a que estou acostumado, pode ser usado?" Você pode usar isso em casa casualmente, mas se você estiver em um projeto, você deve ser mais rígido e seguir a ordem da linha. Caso contrário, o papel do par torcido será perdido. A atenuação da transmissão de dados é séria e a distância de transmissão é bastante reduzida. Aqui queremos enfatizar que se você insistir em organizar a sequência de fios de acordo com seus próprios hábitos, você deve colocar os dois núcleos de 1 e 3 em um par de pares torcidos, e os dois núcleos de 2 e 6 em um par de pares torcidos.
