Classificação de câmeras de vigilância de segurança

Classificação de câmeras de vigilância de segurança

Com base em nossa experiência, combinada com os padrões de classificação de líderes da indústria, como Hikvision, Dahua, Uniview e Axis, o seguinte é resumido:

1. sinal de saída de vídeo

Para câmeras de segurança, o sinal de saída de vídeo é quando a luz passa pela lente e atinge o sensor de imagem dentro da câmera. Neste momento, ainda é um sinal analógico. É convertido em um sinal digital através de A/D, processado por ISP ou DSP e, em seguida, emitido como um sinal de vídeo.

Antes da saída, se ele sofre conversão D/A novamente, ou seja, o sinal digital é convertido em saída de sinal analógico, esta câmera é geralmente chamada de câmera analógica. Os comuns incluem câmeras de definição padrão analógicas cvbs (basicamente eliminadas), XVI/TVI/CVI/AHD e outras câmeras analógicas de alta definição.

Se a saída direta é um sinal digital, é chamada de câmera digital. Por exemplo, uma câmera SDI é uma câmera digital frequentemente usada em videoconferência. De acordo com a taxa de transmissão, o SDI pode ser dividido em SD-SDI, HD-SDI e 3G-SDI. As câmeras SDI geralmente usadas para segurança são HD-SDI ou 3G-SDI.

No terceiro caso, a fim de reduzir a quantidade de dados transmitidos, o sinal digital é codificado e comprimido de acordo com um determinado padrão de método (como H.264, H.265, H.266) e então saída. Este tipo de câmera é chamado de câmera de rede.

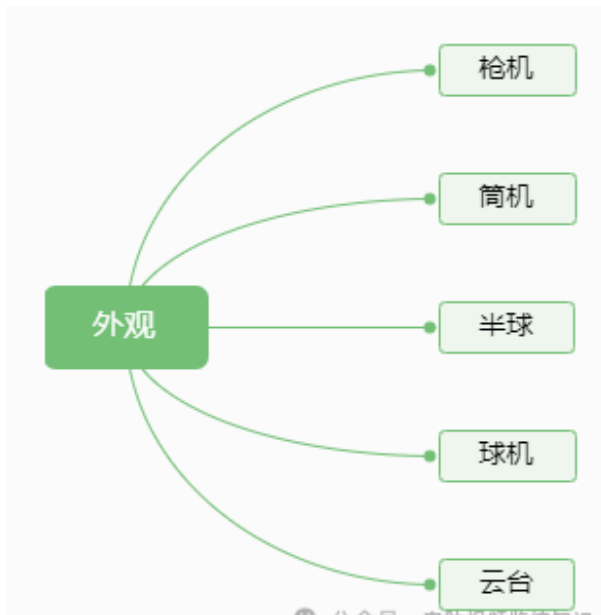

2. Aparência

De acordo com o shell da câmera, ele pode ser dividido em câmera de arma, câmera de barril, câmera hemisférica, câmera de bola, câmera pan/tilt, etc.

A chamada câmera de arma, também chamada de câmera de caixa, parece uma caixa, pode ser equipada com lente de interface C/CS, não tem luz de preenchimento adicional, e as várias interfaces da câmera estão geralmente na parte traseira. Se instalado em um ambiente ao ar livre, esta câmera precisa ser equipada com uma capa protetora.

A câmera de cano geralmente se refere a uma câmera do tipo pistola infravermelha, lente, luz de preenchimento de luz infravermelha ou branca e a própria câmera. A aparência pode atingir o nível de proteção de IP66 e IP67. As várias interfaces da câmera são conectadas através do fio da cauda no final e é frequentemente usado em ambientes externos. É adequado para montagem na parede ou montagem suspensa. Algumas câmeras de barril vêm com suportes de montagem.

Alguns ambientes de instalação, como tetos, não são adequados para a instalação de câmeras do tipo arma e cano. Neste caso, uma câmera dome é necessária para facilitar o teto ou a instalação embutida no teto. A estrutura interna e as funções da câmera dome são exatamente as mesmas da câmera barril.

A câmera, a panorâmica/inclinação que controla a rotação para cima e para baixo da câmera e a luz de preenchimento adicional são combinadas e enfiadas em uma concha esférica. Este tipo de câmera é geralmente chamado de câmera dome. Além das funções de uma câmera geral, uma câmera dome também suporta PTZ, ou seja, Rotação horizontal (Pan), rotação vertical (Tilt), zoom da lente, foco (Zoom) e outras funções para atingir 360 graus em toda a volta, monitoramento de longa distância e sem ângulo morto. A câmera dome pode ser equipada com diferentes suportes de montagem para suportar montagem na parede, montagem no teto ou montagem embutida.

Se a câmera com função PTZ não tiver uma tampa de proteção de bola adicional, a câmera é colocada diretamente na plataforma PT. Esse tipo de câmera é chamado de câmera PTZ. Exceto pela aparência, é completamente o mesmo que a câmera bola. A vantagem desta aparência da câmera é que é fácil de colocar em uma plataforma horizontal, como o teto de um carro, várias mesas de operação.

3. Pixels/resolução

Quer se trate de uma câmera de rede, analógica ou digital, pode ser classificada de acordo com os pixels e resoluções que suporta, variando de câmeras de definição padrão com centenas de megapixels a câmeras de alta definição com resolução de 12 milhões de 4K.

Para câmeras de definição padrão geral, se forem analógicas, nós as chamamos diretamente de câmeras cvbs ou 960H, não nomeadas diretamente por pixels. Se forem câmeras de rede, são chamadas diretamente de definição padrão ou câmeras SD. Resolução 720, acima de um milhão de pixels são nomeados diretamente por pixels/resolução. Por exemplo, 1 milhão, 2 milhões, 3 milhões, 5 milhões, 8 milhões, 12 milhões. Se nomeado por resolução, é 720P, 1080P, 4K ou HD, FHD, UHD.

4. luz

TA câmera produz imagens coloridas durante o dia, mas precisa de uma luz de preenchimento para produzir imagens à noite, quando a luz ambiente está muito fraca ou em um ambiente completamente escuro. Claro, algumas câmeras, como câmeras no nível da luz das estrelas, ainda podem produzir imagens de vídeo coloridas, desde que haja luz fraca. Dependendo se uma luz de preenchimento adicional é necessária, a câmera pode ser dividida em câmeras infravermelhas (que podem ser divididas em 850nm infravermelho e 940nm infravermelho), luz de preenchimento de luz branca/câmeras de luz quente, e câmeras coloridas à luz das estrelas.

5. Propósito Especial

Em algumas ocasiões e ambientes propensos a explosões, como refinarias, transporte de gasodutos, exploração de petróleo e gás, mineração, etc., bem como oceanos, navios e outros ambientes altamente corrosivos, como sal, ácido e álcali, câmeras feitas de materiais de aparência especial são necessários para evitar explosão e corrosão.

6. Campos de uso

Com o desenvolvimento da tecnologia de chip, tecnologia de software, tecnologia de rede, etc., as câmeras de segurança mudaram gradualmente de campos profissionais para o mercado civil em geral, e mais e mais câmeras WiFi em casa entraram em milhares de famílias. De acordo com diferentes campos de uso, as câmeras de segurança podem ser divididas em campos profissionais e uso doméstico comum. As câmeras domésticas comuns suportam principalmente redes WiFi, cartão TF ou armazenamento em nuvem, funções simples de IA (como detecção humana, alarme de voz, etc.), gerenciamento de aplicativos para telefones celulares, etc.

7. cenários especiais

Precisamos selecionar câmeras com diferentes funções para diferentes cenas e fins de monitoramento. Por exemplo, para estacionamentos, são necessárias câmeras de reconhecimento de placas. Para transporte inteligente, são necessárias câmeras com funções como captura ilegal, reconhecimento de placas e estatísticas de fluxo de tráfego. Existem também câmeras industriais que suportam o reconhecimento da máquina, câmeras que suportam a contagem de rostos, câmeras para videoconferência, câmeras de imagem térmica, câmeras que suportam ampla faixa dinâmica/supressão de luz forte, câmeras mini/pinhole usadas em ocasiões especiais (como caixas eletrônicos de bancos) e câmeras vestíveis para aplicação da lei móvel.

8. interface de saída de vídeo

As câmeras podem ser divididas nesses tipos de acordo com as diferentes interfaces de saída de sinal de vídeo.

• A interface BNC
É usado principalmente para câmeras analógicas, como cvbs/960H, AHD/CVI/TVI/XVI, etc. As câmeras SDI geralmente usam conectores BNC para emitir sinais digitais.

• Porto de rede RJ45
Geralmente é uma câmera de rede.

• HDMI
Câmeras digitais, como câmeras SDI, podem emitir sinais de vídeo diretamente através de HDMI. As câmeras de rede também podem emitir sinais de vídeo digital diretamente através de HDMI antes da codificação.

• A porta serial
Emite o sinal de vídeo através da porta serial, como RS-485, 232, interface TTL. Geralmente, este tipo de câmera é usado para se conectar com outros dispositivos de hardware, como controle industrial, eletricidade, conservação de água e equipamentos de monitoramento ambiental, equipamentos de coleta de evidências de aplicação da lei, etc.

• USB
Câmeras de interface USB são na verdade um tipo de câmeras de porta serial. Eles são classificados separadamente aqui para se referir a câmeras que estão conectadas a computadores por meio de interfaces USB e podem capturar imagens de vídeo em software de computador. Eles geralmente podem ser usados para funções de chat de vídeo e videoconferência em software de computador.

• Fibra óptica
Câmeras de rede, com interfaces de fibra óptica, transmitem sinais de vídeo por meio de fibras ópticas, eliminando a necessidade de configuração adicional de transceptores de fibra óptica.

• Conector de aviação
Este tipo de câmera é usado principalmente em veículos. Várias linhas, como vídeo e energia, são reunidas para formar uma interface independente, que é fácil de conectar e desconectar, estável e confiável.

9. Lentes

Com base no tipo de lente usada, o número de lentes pode ser usado para categorizar as câmeras de segurança da seguinte forma:

Claro, de acordo com a abertura da lente, ela também pode ser dividida em lente de abertura fixa, lente de abertura manual, lente de abertura automática. A abertura automática também pode ser dividida em lente de abertura de unidade DC, lente de abertura de unidade de vídeo, lente P-íris, lente i-CS, etc.

10. transmissão de sinal

De acordo com o método de transmissão e meio de transmissão usado, as câmeras de segurança podem ser divididas em transmissão de linha de vídeo coaxial, transmissão de par trançado, transmissão de linha de energia, transmissão de fibra óptica, transmissão Wi-Fi, transmissão 4G, etc.

Deve notar-se que com a ajuda de alguma conversão tranEquipamento de smitsion, como transmissor de rede coaxial, o cabo de vídeo coaxial pode ser usado para transmitir o sinal da câmera de rede. Da mesma forma, com a ajuda do transmissor de par trançado, um par de 2 fios torcidos pode ser usado para transmitir o sinal da câmera analógica. Com a ajuda do transmissor de linha de energia correspondente, o sinal da câmera de rede ou o sinal da câmera analógica podem ser transmitidos através da linha de energia.

11. Alimentado

As câmeras usam fontes de energia diferentes, comumente usadas são AC24, DC12, DC5V, etc. Dependendo das diferentes fontes de energia usadas, você também pode configurar energia solar ou baterias, 18650 baterias, etc. para alimentar a câmera.
