Classificação e aplicação do anel deslizante

O anel deslizante é um anel conectado ao condutor central e um anel conectado à camada externa do cabo como um anel de proteção. Os anéis coletores blindados coaxiais são geralmente usados para transmitir sinais acima de 12 MHz. A seção transversal deste anel deslizante é em forma de ranhura, que é essencialmente um condutor coaxial retangular. Há também um anel deslizante de frequência intermediária capacitiva. O condutor central é em forma de anel, apoiado na camada de blindagem com almofadas isolantes. O anel deslizante de frequência intermediária é um conjunto de anel deslizante usado para transmitir sinais e energia de frequência intermediária do radar (dezenas de megahertz). Este tipo de anel deslizante tem uma frequência mais alta, e anéis deslizantes comuns podem ser usados para transmissão abaixo de 12 MHz.

Os anéis coletores de baixa frequência são componentes de anel deslizante que usam contatos deslizantes para transmitir sinais e energia de baixa frequência. Geralmente existem dois tipos de anéis deslizantes: anel deslizante cilíndrico e anel deslizante diferencial. O anel condutor do anel deslizante cilíndrico é dividido em anel plano e anel em V. O material do anel condutor é geralmente feito de cobre, latão, prata e ouro, e as escovas incluem paládio, liga de ouro ou escovas de arame banhadas a ouro e escovas sintéticas de cobre-grafite.

Os indicadores de desempenho elétrico dos componentes do anel deslizante são: resistência de isolamento, resistência de contato, resistência dielétrica e crosstalk. Para anéis deslizantes de frequência intermediária, devido à alta frequência, blindagem, correspondência de impedância, tensão de ruído, etc. também devem ser considerados. Em termos de projeto estrutural, primeiro é necessário garantir contato confiável e conexão contínua de todas as linhas. Portanto, o material usado para a escova é necessário para ter boa condutividade elétrica, a pressão no anel deslizante deve ser apropriada, a excentricidade e agitação do anel deslizante são pequenas, e a abrasividade Bom, baixo torque de fricção para fácil manutenção

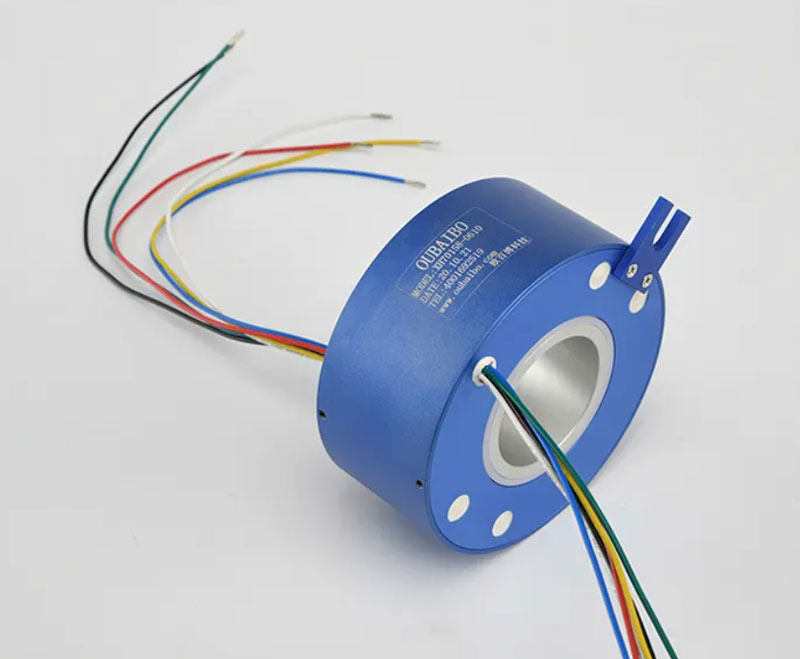

Tipos de estrutura de anel deslizante cilíndrico: de acordo com as necessidades de instalação, pode ser dividido em tipo de eixo e através do tipo de furo

Que parâmetros técnicos importantes devem ser fornecidos ao selecionar um anel deslizante: 1. velocidade de trabalho durante a rotação. 2 canais de circuito, canais de sinal (circuitos, anéis e números de canal são todos sinônimos, se houver um loop ou aterramento, então é um circuito separado, alguns anéis deslizantes podem ser usados por outros circuitos, por isso é calculado apenas uma vez). 3. a tensão máxima e corrente do circuito de potência e circuito de sinal. 5. temperatura de trabalho. 6. nível de proteção (ambos os requisitos de vedação)

Os anéis coletores condutores têm medidas anti-interferência de sinal?

Resposta: O anel deslizante condutor de precisão é um componente com pequeno espaço e fiação densa. Todos os tipos de sinais estão concentrados no anel deslizante. Devido à indutância mútua e ao efeito de capacitância mútua entre os sinais, a escova deslizante e a trilha do anel estão em contato. Não pode ser protegido em todos os lugares, e o acoplamento de capacidade é especialmente sério. A tecnologia atual, considerando o projeto estrutural do anel deslizante e o projeto interno da fiação do anel deslizante, pode evitar completamente a interferência entre o poder e o sinal, e a interferência entre o sinal e o sinal, e pode impedir a interferência eletromagnética do lado de fora para o interior do anel deslizante.

Que sinais o anel deslizante pode transmitir:

Agora o anel deslizante pode transmitir todos os sinais populares de média e baixa frequência, sinais de controle de barramento e assim por diante.

Tais como: Inter Bus, Can-Bus, Profibus, RS422, RS485, controle PLC, vídeo analógico, áudio digital, Gigabit Ethernet, temperatura, sinal do sensor de peso, etc.

Agora, muitos anéis coletores são usados em campos militares e de defesa nacional, como equipamentos de aeronaves de reconhecimento, radar de defesa aérea, sistema de artilharia, antena de alerta precoce, sistema de teste de mísseis.
