Posicionador/unidade de inclinação pan

Posicionador de inclinação pan, também conhecido como pan tilt head/pan tilt unit (ou pth, para abreviar), que é um rotativo tridimensional dispositivos mecânicos e eletrônicos, têm sido amplamente utilizados em muitos campos, normalmente a indústria de vigilância por vídeo CCTV como parte de várias soluções de vídeo integradas.

Mais de 18 anos atrás, o BIT CCTV desenvolveu e fabricou nossa 1ª unidade de posicionador de inclinação e tornou possível a vigilância de vídeo CCTV contínua e multi-ângulo em vez de uma imagem de câmera fixa o tempo todo. Com o progresso e desenvolvimento da indústria de vigilância por vídeo, nossas unidades de inclinação pan foram atualizadas de tempos em tempos com as tecnologias mais avançadas, como posição predefinida, pista de cruzeiro, tour padrão, localização de guarda, consulta/feedback de posição, controle de ângulo absoluto, transmissão sem-fim/engrenagem, velocidade extra lenta para soluções de vídeo de longo alcance, Alta precisão e pó de revestimento resistente à corrosão, proteção de entrada IP66/67 etc.

Hoje, como um respeitávelFornecedor de câmeras de vigilânciaEstamos oferecendo aos nossos clientes em todo o mundo uma ampla gama de cabeças de inclinação pan, tamanhos pequeno-médio-grande, capacidade de carga útil de 3,5 kg a 120kg com muitos recursos avançados mencionados acima.

Para se certificar de que a cabeça de inclinação mais adequada será escolhida para o seu sistema/solução entre a nossa linha de produtos pan tilt, é altamente recomendável para nos enviar um e-mail paraSales@bit-cctv.comCom suas exigências e especificações técnicas detalhadas, de modo que você obtenha sua cabeça perfeitamente personalizada da inclinação da bandeja para sua solução/projeto.


Produtos

Notícias & Blog

  • Como escolher um posicionador pan e tilt? Como escolher um posicionador pan e tilt?

    No mercado de posicionadores pan tilt, existem muitas opções diferentes, então como você escolhe um modelo adequado? Sugere-se considerar a partir de cinco aspectos: velocidade de rotação, ângulo de rotação, tensão de trabalho, capacidade de carga, controle e características ambientais.

    Read More >

Entre em contato conosco

Pan e Tilt Posicionador/Unidade para Venda

Vantagens da panela motorizada e cabeças/unidades de inclinação

01

As unidades de inclinação motorizadas são amplamente utilizadas em muitas situações devido a algumas vantagens em comparação com a câmera CCTV tradicional que ângulo de visão mais amplo para cobrir a maioria dos pontos críticos, sem área cega.

02

Com base no posicionamento absoluto avançado via Pelco P/D protapoal, muitos requisitos especiais de vigilância podem ser atendidos.

03

Para qualquer sistema de vigilância exclusivo, o serviço personalizado está sempre disponível para construir o usuário motorizado pan tilt pode precisar, enquanto a maioria dos produtos existentes não pode fazer.

04

É fácil montar uma câmera motorizada de inclinação pan com o guia.

Pan motorizado e cabeças de inclinação/seleção de modelo de serviço de unidades


Tipos de Pan/TiltModeloCarga máx.Tipo de cargaDrive & TransmissãoÂngulo de rotaçãoVelocidade de rotaçãoPrecisãoFonte de alimentação
Pan dever de luz/inclinaçãoBIT-PT4098kgCarga superiorEngrenagem, sem bloqueio automáticoPan: 360 ° contínuo
Inclinação: -80 ° ~ 20 °		Pan: 1 ° ~ 9 °/s
Inclinação: 1 ° ~ 5 °/s		± 1 °24VAC
BIT-PT3063kgCarga lateralVerme/engrenagem, SElfo-cadeadoPan: 360 ° contínuo
Inclinação: -90 ° ~ 90 °		Pan: 0,01 °/s-30 °/s
Inclinação: 0,01 °/s-15 °/s		± 0,1 °24VDC
BIT-PT5033,5 kgCarga superiorVerme/engrenagem, SElfo-cadeadoPan: 360 ° contínuo
Inclinação: -60 ° ~ 60 °		Pan: 0,01 °/s-30 °/s
Inclinação: 0,01 °/s-15 °/s		± 0,1 °24VDC
Pan/Inclinação de Serviço MédioBIT-PT41010kgCarga superior

Worm/engrenagem em TilT

Cinto em Cinto

Sem Auto-bloqueio

Pan: 360 ° contínuo
Inclinação: -90 ° ~ 40 °		Pan: 0,01 °/s-100 °/s
Inclinação: 0,01 °/s-40 °/s		± 0,1 °

24VAC ou 24VDC

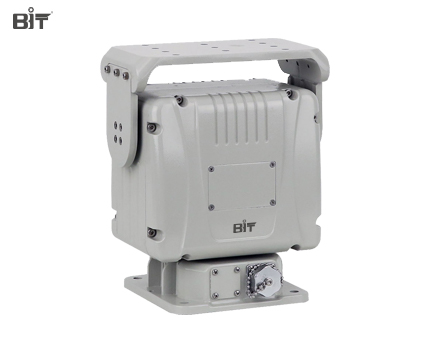

BIT-PT51010kgCarga superior

Verme/engrenagem, SElfo-cadeado

Pan: 360 ° contínuo
Inclinação: -60 ° ~ 60 °		Pan: 0,01 °/s-30 °/s
Inclinação: 0,01 °/s-15 °/s		± 0,1 °

24VDC

BIT-PT52015kgCarga superiorVerme/engrenagem, SElfo-cadeadoPan: 360 ° contínuo
Inclinação: -75 ° ~ 40 °		Pan: 0,01 °/s-60 °/s
Inclinação: 0,01 °/s-30 °/s		± 0,1 °24VAC oR 24VDC
BIT-PT54035kgCarga superiorVerme/engrenagem, SElfo-cadeadoPan: 360 ° contínuo,
Inclinação: -45 ° ~ 40 °		Pan: 0,01 °/s-30 °/s
Inclinação: 0,01 °/s-15 °/s		± 0,1 °24VAC ou 24VDC
Panela/Inclinação PesadosBIT-PT85050kgCarga superiorVerme/engrenagem, SElfo-cadeadoPan: 360 ° contínuo,
Inclinação: -45 ° ~ 45 °		Pan: 0,01 °/s-30 °/s
Inclinação: 0,01 °/s-15 °/s		± 0,1 °24VAC ou 24VDC
BIT-PT89080kgCarga superiorVerme/engrenagem, SElfo-cadeadoPan: 360 ° contínuo,
Inclinação: -45 ° ~ 45 °		Pan: 0,005 °/s ~ 15 °/s
Inclinação: 0,005 °/s ~ 7 °/s		± 0,1 °48VDC
BIT-PT8120120kgCarga superiorVerme/engrenagem, SElfo-cadeadoPan: 360 ° contínuo,
Inclinação: -45 ° ~ 45 °		Pan: 0,005 °/s ~ 15 °/s
Inclinação: 0,005 °/s ~ 7 °/s		± 0,1 °48VDC




Sistema de Cabeças/Unidades de Câmera Pan e Inclinação Motorizada

Cabeças de vídeo motorizadas e inclináveis são equipadas com uma montagem de câmera motorizada para transportar a câmera para girar nas direções horizontal e vertical. Uma cabeça de câmera motorizada no PTZ permite que a câmera tire fotos de vários ângulos. Dois motores elétricos são instalados na panela/inclinação. O ângulo de rotação horizontal e vertical pode ser ajustado através do interruptor de limite. Usando o controle de programação com componentes de sensor e interface de saída HD-SDI, em tempo real, saída sem perdas pode ser alcançada com a mais alta resolução.


Como montar uma cabeça de inclinação de panela motorizada pesada/posicionador?

  • Remova a tampa inferior das unidades de inclinação da panela e instale a bandeja motorizada integrada e incline com parafusos de polegada.

  • Conecte os fios vermelhos e pretos (principalmente) na placa decodificadora pan/tilt à fonte de alimentação da câmera, o negativo vermelho positivo e preto.

  • Conecte o zoom marcado (Z) e comum (c) na placa decodificadora pan/tilt. Geralmente, você não precisa se conectar ao foco (foco automático da câmera)

  • Após a conexão, controle os três fios fora da cabeça de inclinação motorizada pan/posicionador, vídeo (bidirecional para encaixe), fonte de alimentação (24V AC, independentemente de positivo e negativo) (a \ b é positivo e negativo)

  • De acordo com o manual PTZ, defina o código de endereço e a taxa de transmissão na placa decodificadora. O protocolo não precisa ser controlado. O decodificador de protocolo geral pode suportá-lo.

  • Após a instalação, é melhor levar o tesouro de engenharia ou disco rígido para experimentá-lo e instalá-lo na parede.


FAQ de Pan Motorizado e Cabeças de Inclinação/Unidades

O que é cabeçotes/unidades motorizadas de vídeo pan & tilt? + -

Cabeças/unidades de vídeo motorizadas são dispositivos de controle de movimento de dois eixos usados para apontar sensores e câmeras e frequentemente rastrear objetos em tempo real.

Qual é a diferença entre panning e inclinar a câmera? + -

Pannning a câmera é para controlar a unidade de inclinação pan para se mover horizontalmente, e inclinar a câmera é para controlar a inclinação pan para girar na direção vertical. Pan e inclinação podem ser usados simultaneamente.

Aplicações da câmera de vigilância CCTV BIT

Em vez de classificação por seus tipos e uso geral, BIT-CCTV produtos para soluções de vigilância de câmeras CCTV
também têm uma presença muito forte em vários mercados verticais e indústrias especiais.
