Capacidade máxima de carga superior 30kg (66,14 lb)
Pan/AzimuteÂngulo: 0-360 °, ângulo de inclinação/elevação: -45 ° ~- 40 °
Pan/AzimuteVelocidade: 0.01 ° ~ 20 °/S, velocidade de inclinação/evelation: 0.01 ° ~ 10 °/S
Precisão predefinida: ± 0,1 °
Motor de passo de alta precisão, sem-fim e transmissão de engrenagem
Auto-bloqueio com memória após falha de energia, forte resistência ao vento
Suporte ângulo de feedback e controle absoluto
Suporte de lente predefinida, velocidade adaptativa para taxa de zoom
Suporte analógico ou câmera de rede
IP66 nominal para entrada de poeira e água

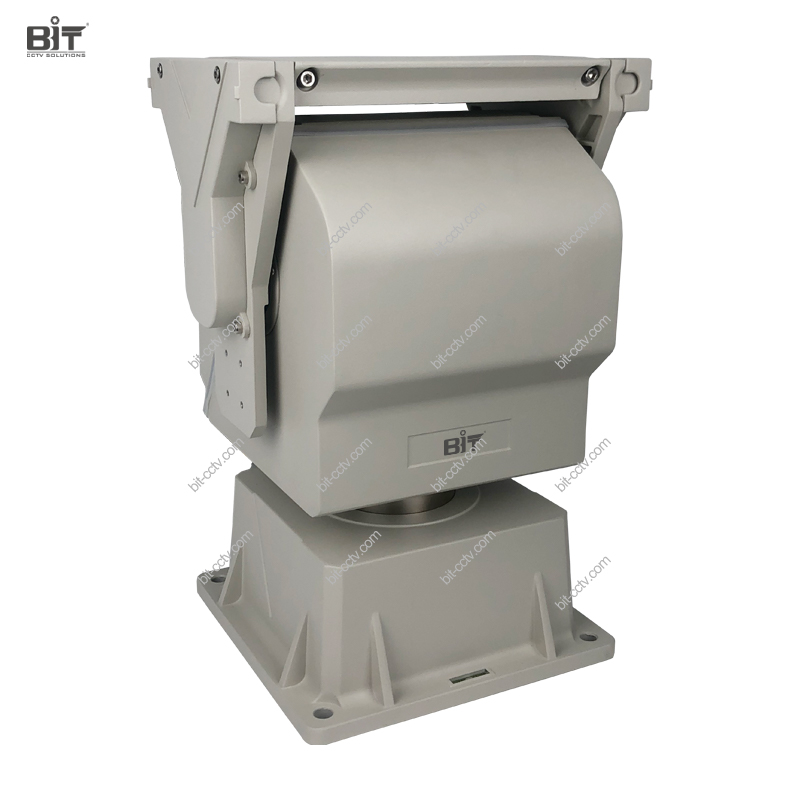

BIT-PT540 posicionador de cabeça de inclinação de velocidade variável de alta precisão, uma unidade de tamanho médio com capacidade de carga máxima de até 330kg (66,16 lb). Com a unidade worm/gear, muitos recursos de controle avançados estão disponíveis: posicionamento absoluto, consulta/leitura de coordenadas, protocolo estendido Pelco D, autobloqueio, memória de falha de energia, localização do guarda, predefinida.
Serviços personalizados como fiação, pintura, conectores estão disponíveis para o seu sistema de inclinação pan.
Modelo | BIT-PT540 |
Max. Capacidade de carga | 30kg (66,14 lb), carga superior |
Ângulo de rotação | Pan/Azimute: 360 ° contínuo, inclinação/elevação: -45 ° ~ + 40 ° |
Velocidade de rotação | Pan/Azimute: 0,01 °/s-20 °/s, inclinação/elevação: 0,01 °/s-10 °/s |
Pré-ajuste | 200 |
Precisão predefinida | ± 0,1 ° |
Pista de cruzeiro | 8 |
Digitalização | 8 |
Ângulo de Feedback/Controle | Suporte ângulo de consulta feedback/feedback em tempo real |
Pré-ajuste da lente | Suporte |
Velocidade de controle da lente | Zoom continuamente ajustável, velocidade de foco |
Velocidade PT adaptável ao zoom | Acelere enquanto diminui o zoom, diminua a velocidade enquanto aumenta o zoom |
Guarda Localização | Suporte com 1 pista de cruzeiro ou 1 predefinida ou 1 varredura automática |
Memória de falha de energia | Suporte, recupere para a posição PT, escaneie/predefina/cruze o movimento da pista antes da falha de energia |
Auto-bloqueio | Suporte |
Protocolo | Pelco P/D |
Taxa de Baud | 2400/4800/9600/19200 bps |
Interface de comunicação | RS485 (RS422 opcional) ou RJ45 |
Transmissão | Transmissão de engrenagem sem-fim |

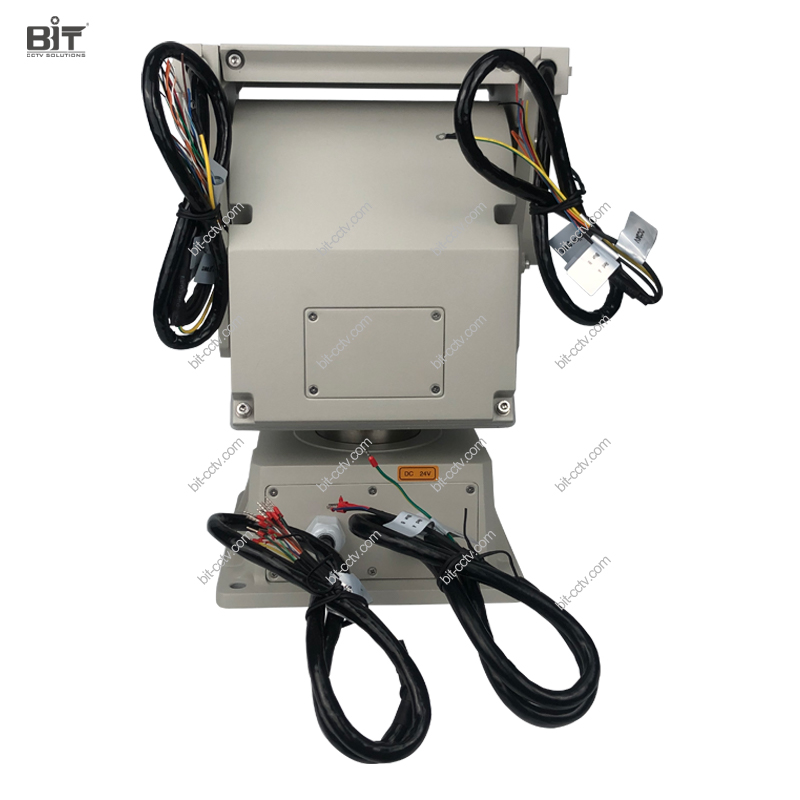

Fiação/Interface | |
Base de Inclinação Pan | 100M Ethernet com RJ45 (4 fios, passagem), 24V AC/DC (2 fios), GND |
Pan Tilt Top | 100M Ethernet com RJ45 (4 fios, passagem), RS485 P/T controle (2 fios), 12V DC (2 fios), 24V AC/DC (2 fios), GND |
Geral | |
Tensão de funcionamento | AC24V ± 25%, 50/60Hz ou DC24V ± 10% |
Consumo de energia | ≤ 100W |
Temperatura de trabalho | -40 °C ~ + 70 °C /-40 °F ~ 158 °F (com aquecedor) |
Umidade de trabalho | 90 ± 5% RH |
Temperatura de armazenamento | -40 °C ~ + 70 °C /-40 °F ~ 158 °F |
Nível de proteção | IP66 |
Material | Liga de alumínio |
Peso | 15kg (30.06lb) |
Dimensão | 227 × 249 × 362mm(L × W × H) |
8.93x9.8x14.25in (L × W × H) | |
Unidade: mm
Enquanto a câmera carregada, a câmera analógica ou IP/rede está equipada com interface RS485 com suporte ao protocolo Pelco P/D, os dados de saída RS485 podem ser conectados diretamente ao receptor de telemetria RS485 construído na placa-mãe da cabeça de inclinação da bandeja através de seus fios de entrada RS485 para controlar a cabeça de inclinação da bandeja.
BIT-PT540 cabeça de inclinação motorizada de serviço médio é auto-adaptável AC/DC 24V.
É feito de liga de alumínio fundido com tratamento de oxidação e pintura de superfície resistente à corrosão de alta qualidade para aplicação ao ar livre, para todas as condições meteorológicas.
Alta precisão, motor de passo de alta potência forte são usados e o modo de acionamento é sem-fim/engrenagem para posicionamento de repetição preciso de 0,1 grau.
