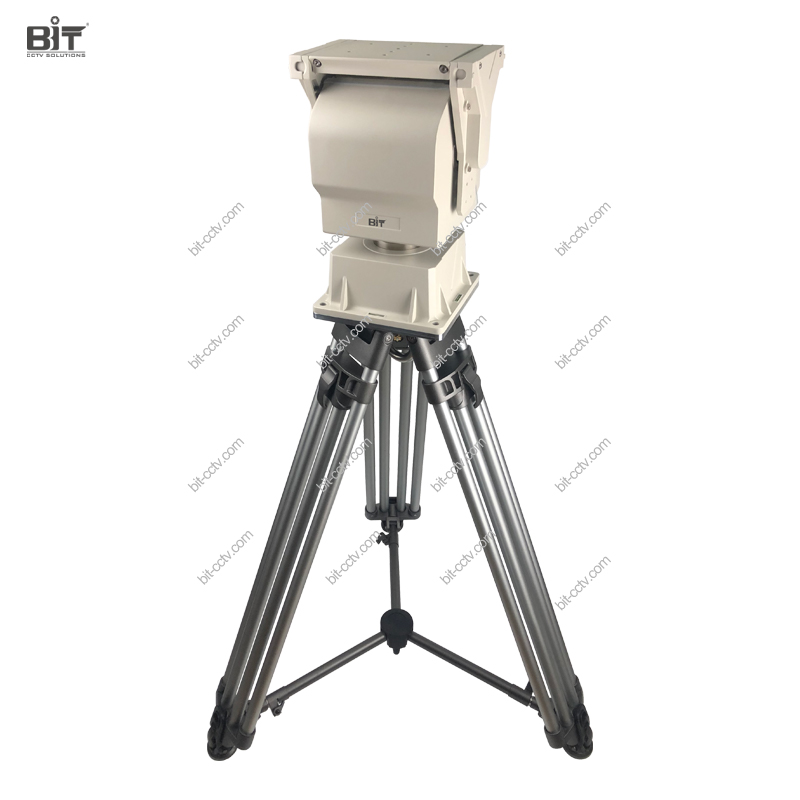

  • outdoor medium duty pan tilt 35kg load with tripod
  • bit pt520 outdoor variable speed medium duty pan tilt head with payload up to15kg (30
  • bit pt520 outdoor variable speed medium duty pan tilt head with payload up to15kg (30
  • bit pt520 outdoor variable speed medium duty pan tilt head with payload up to15kg (30
  • bit pt520 outdoor variable speed medium duty pan tilt head with payload up to15kg (30
  • outdoor medium duty pan tilt 35kg load with tripod
  • bit pt520 outdoor variable speed medium duty pan tilt head with payload up to15kg (30
  • bit pt520 outdoor variable speed medium duty pan tilt head with payload up to15kg (30
  • bit pt520 outdoor variable speed medium duty pan tilt head with payload up to15kg (30
  • bit pt520 outdoor variable speed medium duty pan tilt head with payload up to15kg (30
  • outdoor medium duty pan tilt 35kg load with tripod

Posicionador de cabeça de inclinação de velocidade variável para serviço médio ao ar livre Máx. 15kg (33.07lb) Capacidade de carga

Características de BIT-PT520 plataforma/cabeça de inclinação de panela de velocidade variável ao ar livre com carga útil até 15kg (33.07lb)


  • Capacidade máxima de carga superior 15kg (33,07 lb)

  • Pan/AzimuteÂngulo: 0-360 °, ângulo de inclinação/elevação: -75 ° ~- 40 °

  • Pan/AzimuteVelocidade 0,01 ~ 60 °/s; velocidade de inclinação/elevação 0,01 ~ 30 °/s

  • Precisão predefinida: ± 0,1 °

  • Motor de passo de alta precisão, sem-fim e transmissão de engrenagem

  • Auto-bloqueio com memória após falha de energia, forte resistência ao vento

  • RS485 ou RS422 controle de inclinação pan com protocolo Pelco P/D

  • Suporte de feedback de posição e posição absoluta

  • IP66 nominal para entrada de poeira e água


Visão geral BIT-PT520 cabeça/plataforma de inclinação de panela de médio porte


BIT-PT520, o mais vendido entre os nossos produtos pan tilt head/potitioner, sempre foi a unidade de inclinação de pan de serviço médio mais popular com os recursos mais necessários em sistemas de posicionamento pan tilt. É capaz de transportar até 15kg (33,07 lb) com ângulo de rotação contínua de 360 graus e ângulo de inclinação de-75 ° ~- 40 ° e gira a uma velocidade baixa de 0,01 °/s e velocidade rápida de 60 °/s. Com transmissão sem fim/engrenagem, ele também tem muitos outros recursos avançados, incluindo predefinida, pista de cruzeiro, varredura, auto-bloqueio, localização de guarda. Via interface RS485/422, Pelco D, comandos estendidos, controle de posição absoluta, feedback de coordenadas também estão disponíveis. Proteção nominal de entrada IP66, BIT-PT520 posicionador de cabeça de inclinação pan é uma boa escolha para operação em todos os climas.


Especificações técnicas da BIT-PT520 cabeça/plataforma de inclinação de panela de médio porte


Modelo

BIT-PT520

Max. Capacidade de carga

15kg (33.07lb)

Tipo de carga

Interior/exterior, carga superior

Ângulo de rotação

Pan/Azimute: Contínuo 360 °; Inclinação/elevação: -75 ° ~ + 40 °

Velocidade de rotação

Pan/Azimute: 0,01 °/s-60 °/s; Inclinação/elevação: 0,01 °/s-30 °/s

Predefinições programáveis

200

Precisão predefinida

± 0,1 °

Pista de cruzeiro

1

Auto Digitalização

1

Coordenar o Feedback

Feedback de consulta de ângulo de suporte/feedback em tempo real (opcional)

Controle absoluto

Suporte

Pré-ajuste da lente

Suporte

Velocidade de controle da lente

Zoom continuamente ajustável, velocidade de foco

Velocidade PT adaptável ao zoom

Acelere enquanto diminui o zoom, diminua a velocidade enquanto aumenta o zoom

Guarda Localização

Suporte com 1 pista de cruzeiro ou 1 predefinida ou 1 varredura automática

Memória de falha de energia

Suporte, recupere para a posição PT, escaneie/predefina/cruze o movimento da pista antes da falha de energia

Auto-bloqueio

Suporte

Protocolo

Pelco P/D

Taxa de Baud

2400/4800/9600/19200 bps

Saída de vídeo

Suporte de vídeo em rede, vídeo analógico e saída de vídeo HD-SDI

Interface de comunicação

RS485 (RS422 opcional) ou RJ45

Transmissão

Transmissão de engrenagem sem-fim

Fiação/Interface

Base de Inclinação Pan

100M Ethernet com RJ45 (4 fios, passagem), 24V AC/DC (2 fios), GND

Pan Tilt Top

100M Ethernet com RJ45 (4 fios, passagem), RS485 P/T controle (2 fios), 12V DC (2 fios), 24V AC/DC (fio 2), GND

Geral

Tensão de funcionamento

AC24V ± 20%, 50/60Hz ou DC24V ± 10%

Consumo de energia

≤ 90W

Temperatura de trabalho (com aquecedor)

-40 °C ~ + 70 °C (-40 °F ~ 158 °F)

Umidade de trabalho

90 ± 5% RH

Temperatura de armazenamento

-40 °C ~ + 70 °C (-40 °F ~ 158 °F)

Nível de proteção

IP66

Material

Liga de alumínio

Peso

13kg (28,66 lb)

Dimensão (L × W × H)

227 × 249 × 349mm (8.93x9.8x13.74in)



Vídeo

Dimensão da BIT-PT520 cabeça de inclinação de panela de serviço médio



Unidade: mm


FAQs de BIT-PT520 cabeça de inclinação de panela de médio porte

  • O design de montagem lateral está disponível no BIT-PT520, além do tipo de montagem superior padrão?

    Sim, a montagem lateral com caixa cilíndrica da câmera em cada lado está disponível no posicionador BIT-PT520 cabeça de inclinação da bandeja. Por favor, vá para a página da categoria “Pan Tilt with Housing” e encontre BIT-PT330S e BIT-PT330L, ou entre em contato conosco para personalizar seu próprio tipo de carregamento pan tilt.


  • A unidade de inclinação BIT-PT520 pan de serviço médio é uma unidade de acionamento CA ou CC?

    Ambos, BIT-PT520 inclinação motorizada do pan é auto-adaptável AC ou DC 24V. Para a fonte de alimentação adequada, por favor, vá para a nossa página de categoria de produto "Fonte de alimentação" ou entre em contato conosco para obter conselhos.


  • De que cor é BIT-PT520 posicionador de cabeça de inclinação de panela de serviço médio?

    Bege claro ou branco estão disponíveis como cores padrão. Se você preferir outras cores, por favor nos avise ao colocar ordem com a gente.


  • E se o sistema de inclinação do pan exigir mais fios sobressalentes, como fios de passagem, fios RS485 ou fios de energia em BIT-PT520 unidade de inclinação do pan?

    Podemos adicionar mais fios para o seu sistema de inclinação pan, além de nossos fios padrão dentro do limite máximo de fios do anel deslizante, então, por favor, compartilhe-nos um diagrama de fiação que você prefere para uma avaliação mais aprofundada.
