Capacidade máxima de carga superior 10kg (22,05 lb)
Pan/AzimuteÂngulo: 0-360 °, ângulo de inclinação/elevação: -60 ° ~- 60 °
Pan/AzimuteVelocidade: 0,01 ° ~ 30 °/S, velocidade de inclinação/elevação: 0,01 ° ~ 15 °/S
Precisão predefinida: ± 0,1 °
Motor de passo de alta precisão, transmissão sem-fim/engrenagem
Auto-bloqueio com memória após falha de energia
RS485 ou RS422 controle de inclinação pan com protocolo Pelco P/D
Suporte de feedback de posição e posição absoluta
Mini tamanho: 223*140*235mm
Instalação de cabeça para baixo opcional
IP66 nominal para entrada de poeira e água

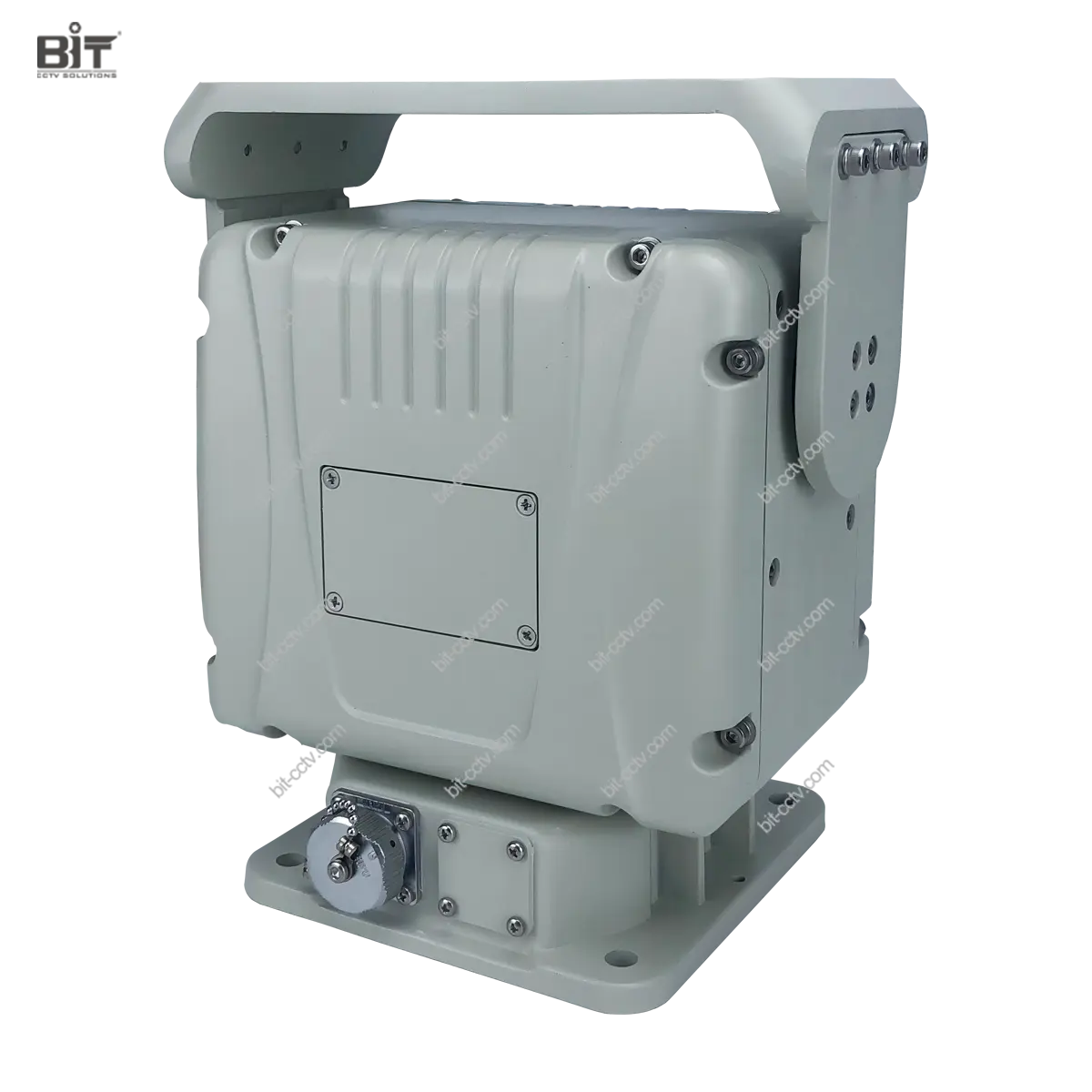

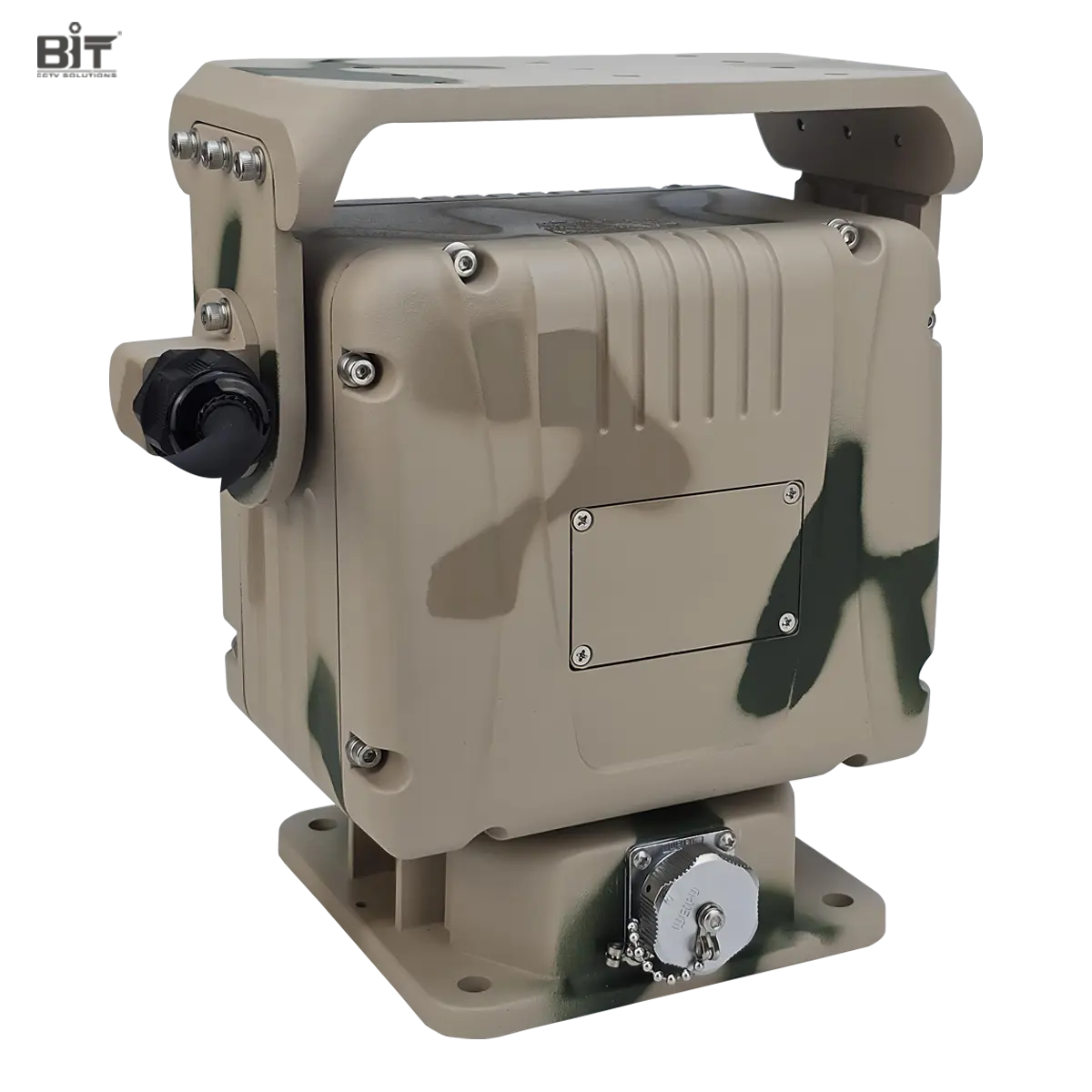

BIT-PT510 é uma unidade/plataforma leve de tamanho mini (capacidade de carga máxima de 10kg (22,05 lb) usando transmissão de alta precisão, uma escolha ideal para sistema de posicionamento de inclinação de bandeja compacto. Com preços competitivos, sua qualidade e recursos ainda são bons o suficiente para construir uma câmera PTZ confiável. Possui rotação de velocidade variável, posição predefinida, pista de cruzeiro, tour de patter, varredura automática e funções avançadas como feedback de coordenadas e controle absoluto.
Modelo | BIT-PT510 |
Max. Capacidade de carga | 10kg (22,05 lb), carga superior |
| Instalação de cabeça para baixo | Opcional |
Ângulo de rotação | Pan/Azimute: 360 ° contínuo, inclinação/elevação: -60 ° ~ + 60 ° |
Velocidade de rotação | Pan/Azimute: 0,01 °/s-30 °/s, inclinação/elevação: 0,01 °/s-15 °/s |
Pré-ajuste | 200 |
Precisão predefinida | ± 0,1 ° |
Pista de cruzeiro | Suporte |
Digitalização | 1 |
Posição Consulta/Feedback | Suporte de feedback de consulta de posição/feedback em tempo real |
| Posicionamento absoluto | Suporte |
Homing | Pode ser configurado dentro do período de tempo de 1 ~ 60 min |
Iniciar Calibração | Uma série de movimentos para calibração quando a unidade é ligada. O cabeamento externo pode girar durante o movimento de início. |
Memória de falha de energia | Suporte, recupere para a posição PT, escaneie/predefina/cruze o movimento da pista antes da falha de energia |
Auto-bloqueio | Suporte |
Protocolo | Pelco P/D |
Taxa de Baud | 2400/4800/9600/19200 bps |
Interface de comunicação | RS485 ou RS422 |
Transmissão | Transmissão sem-fim/engrenagem na direção da bandeja e da inclinação |

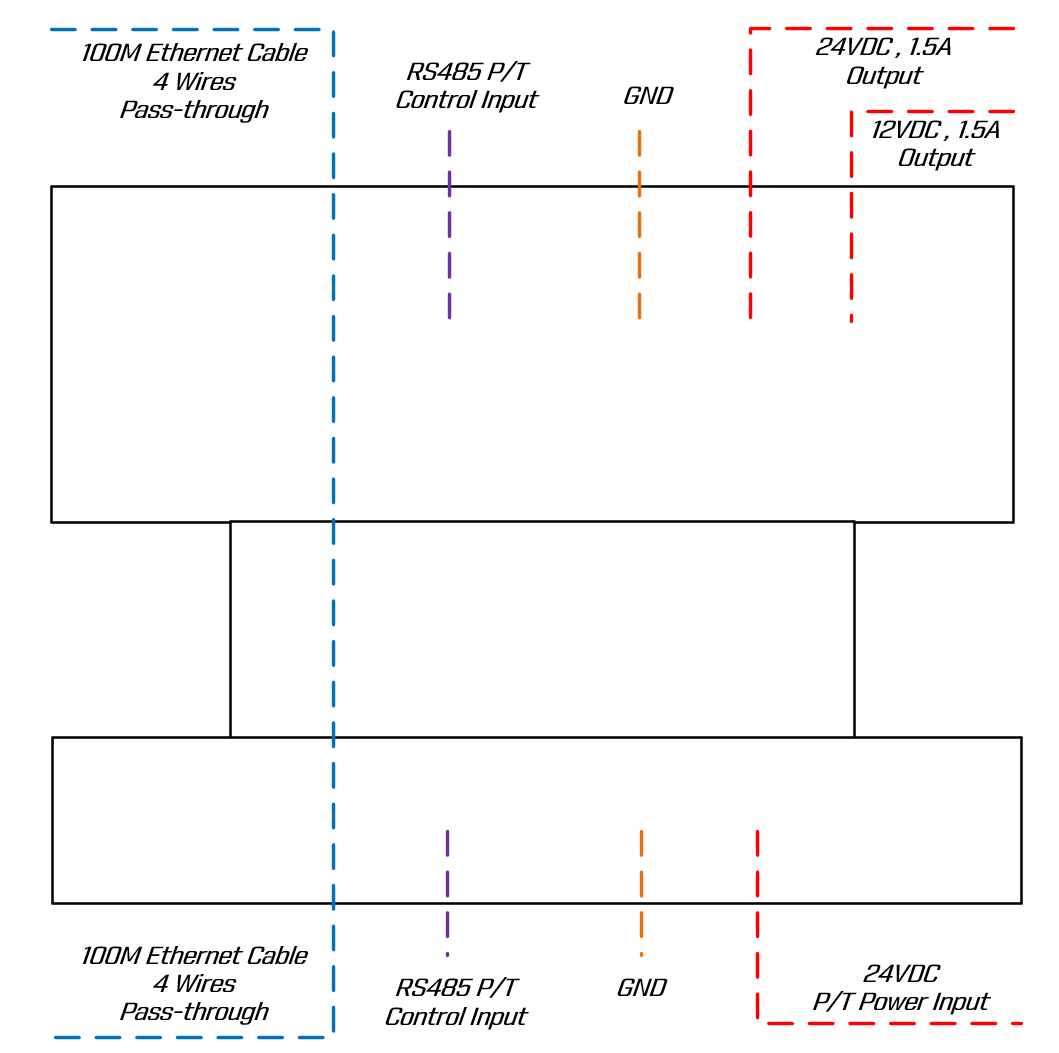

| Fiação/Interface | |
Base de Inclinação Pan | 100M Ethernet com RJ45 (4 fios, passagem), RS485Entrada de controle P/T(2 fios), entrada 24V DC (2 fios), GND |
Pan Tilt Top | 100M Ethernet com RJ45 (4 fios, passagem), RS485 P/T entrada de controle (2 fios) Saída 12V DC @ 1.5A (2 fios), saída de DC@1.5A 24V (2 fios), GND |
Geral | |
Tensão de funcionamento | DC24V ± 10% |
Consumo de energia | ≤ 30W |
Temperatura de trabalho | -35 °C ~ + 65 °C |
Umidade de trabalho | 90 ± 5% RH |
Temperatura de armazenamento | -40 °C ~ + 70 °C /-40 °F ~ 158 °F |
Nível de proteção | IP66 |
Material | Liga de alumínio |
Peso | 5,5 kg (12,13 lb) |

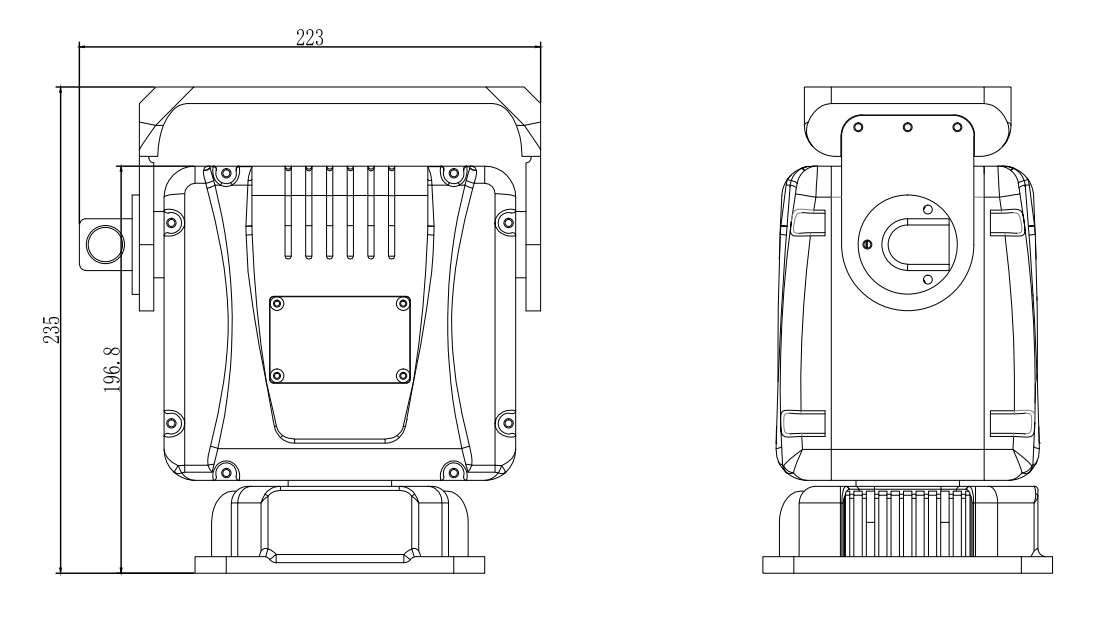

Dimensão | 223 × 140 × 235mm(L × W × H) |
8.78x5.51x9.25in (L × W × H) | |
Unidade: mm
Tanto o BIT-PT410 quanto o BIT-PT510 são uma unidade/posicionador de inclinação de carga superior de 10kg.
Principalmente existem 3 diferenças entre esses 2 modelos:
1) BIT-PT510 é muito menor do que o BIT-PT410, o que é mais adequado para o sistema de câmera PTZ pequeno/compacto.
2) Em termos de modo de acionamento, BIT-PT410 é a unidade de engrenagem/sem-fim na direção de inclinação, enquanto a transmissão por correia na direção e BIT-PT510 da panela é uma unidade sem-fim/engrenagem na direção da bandeja e da inclinação. BIT-PT410 tem apenas auto-bloqueio na direção de inclinação.
3) Com a transmissão da correia na direção da panela, BIT-PT410 tem uma velocidade rápida de 100 °/s.
Sim, BIT-PT510 cabeça de inclinação do pan apresenta memória de bloqueio automático e falha de energia. Ele será capaz de ficar onde estava quando uma falha de energia ocorre mesmo em tempo ventoso e retomar seu movimento como predefinições, varredura antes de falha de energia.

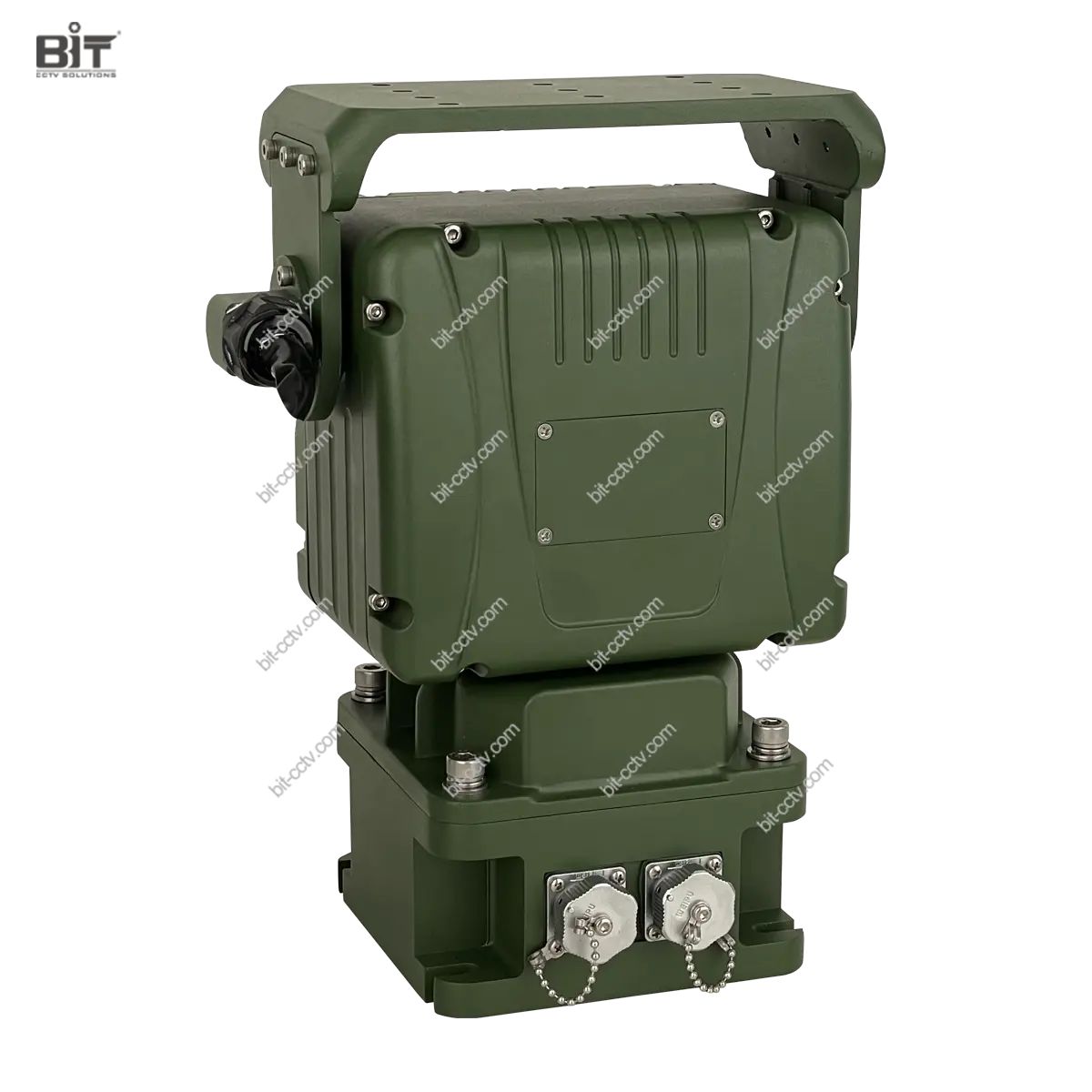

Sim, nós podemos personalizar a rotação não contínua da bandeja BIT-PT510 a unidade de inclinação da bandeja se a rotação contínua do pan de 360 graus será um problema para seu sistema. Por favor, deixe-nos saber o ângulo que você prefere ao fazer seu pedido.
Sim. BIT-PT510 pode ser instalado de cabeça para baixo com design enhaned.

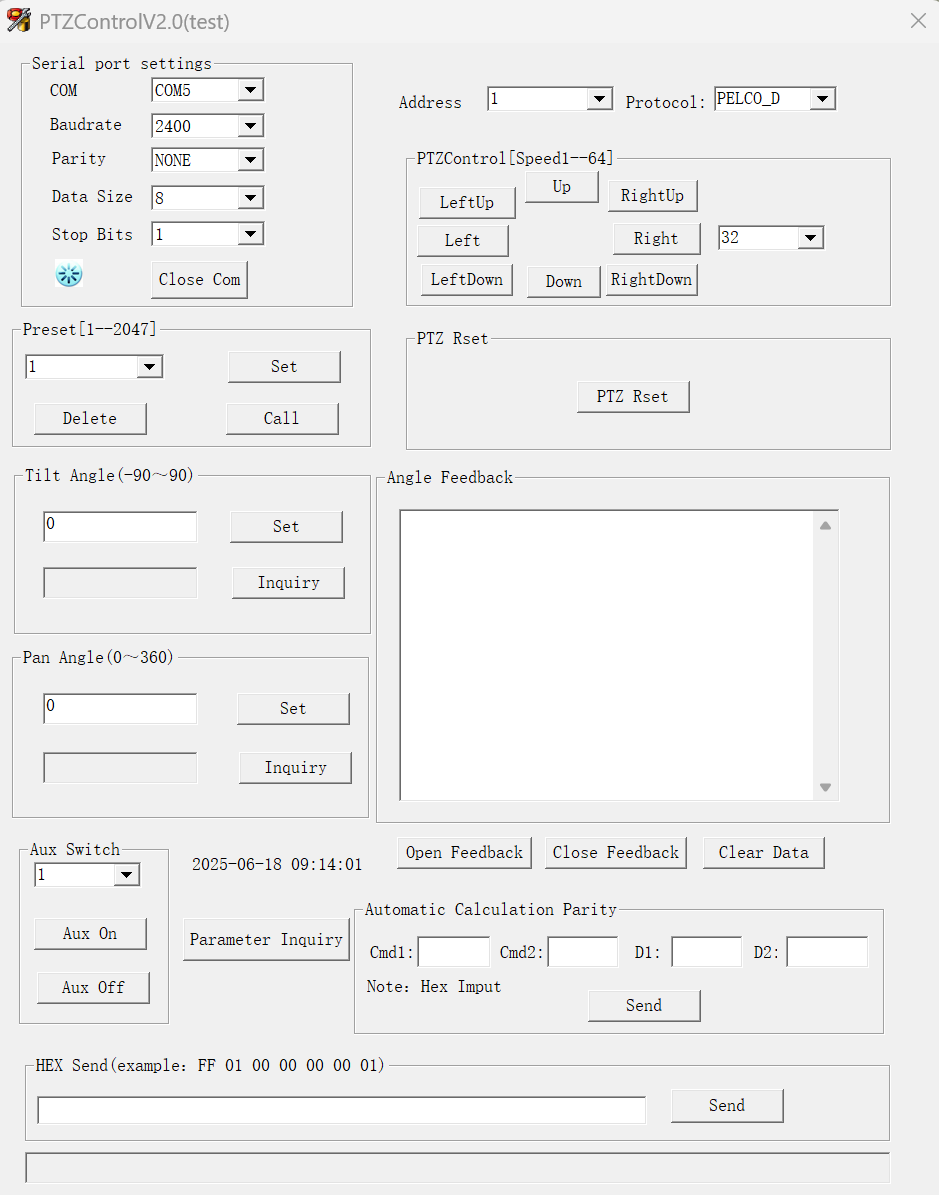

Sim, um software de controle RS485 para Windows está disponível para BIT-PT510 teste e controle de inclinação.
Um conversor/cabo RS485 para USB é necessário, por favor, vá parahttps://www.bit-cctv.com/dt-5119-usb-to-rs485-rs422-convert-cable-for-pan-tilt-unit-control/Para mais informações.
